Tatra 813

Nabízím vytištěnou brožuru výukových výkresů tohoto krásného stroje Tatry 813 8x8 Kolos.
Jedná se o výtisky z digitálních souborů. Formát A4
Počet stran 28, kroužková vazba.

Velmi kvalitní a pěkné obrázky, schémata a řezy motoru, převodovek, atd.
Dnes už těžko sehnatelné materiály.

Na dobírku neposílám.

Obsah:
Motor T-930 podélný řez

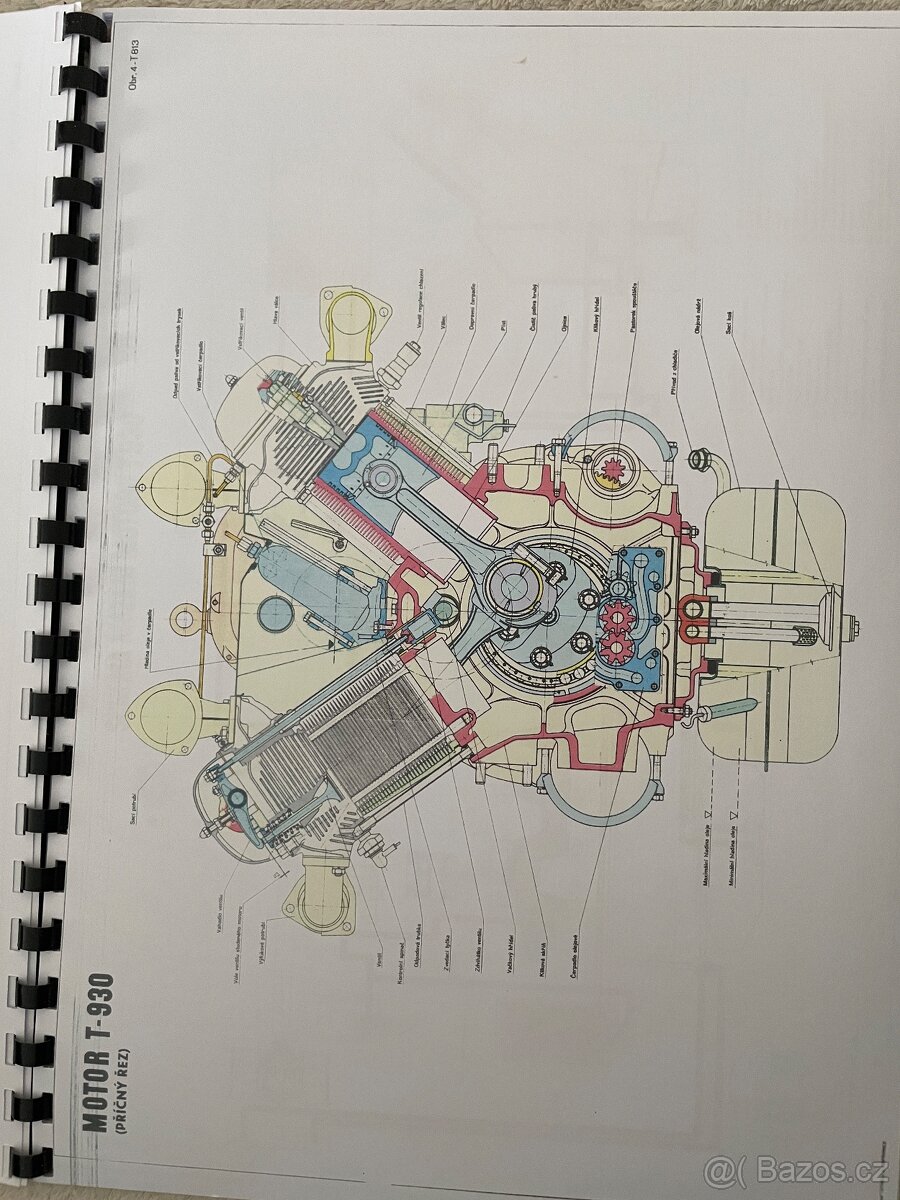

Motor T-930 příčný řez
Schéma mazání motoru T-930

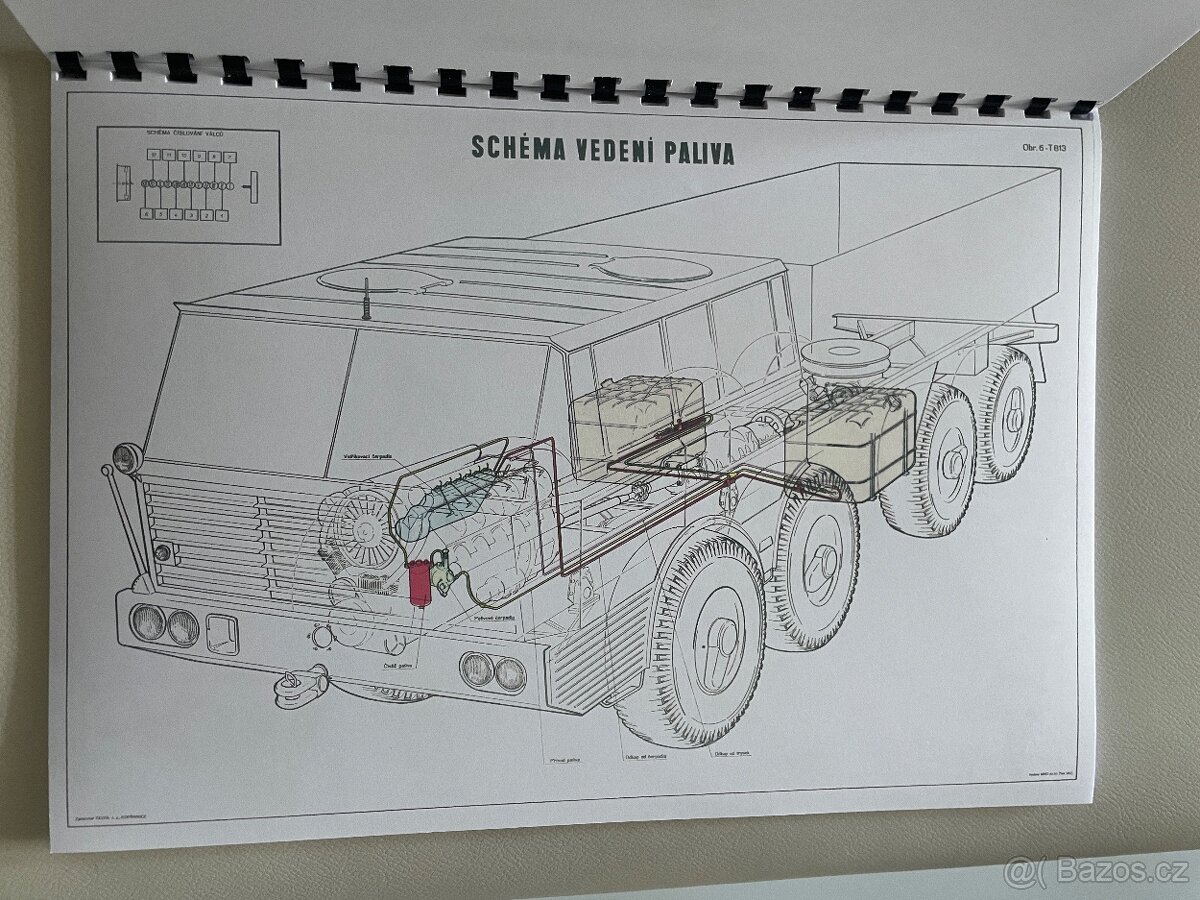

Schéma vedení paliva

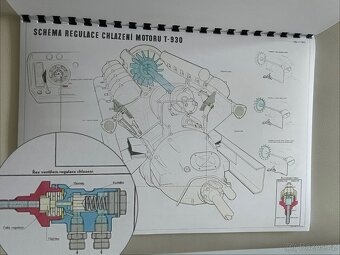

Schéma regulace chlazení motoru T-930

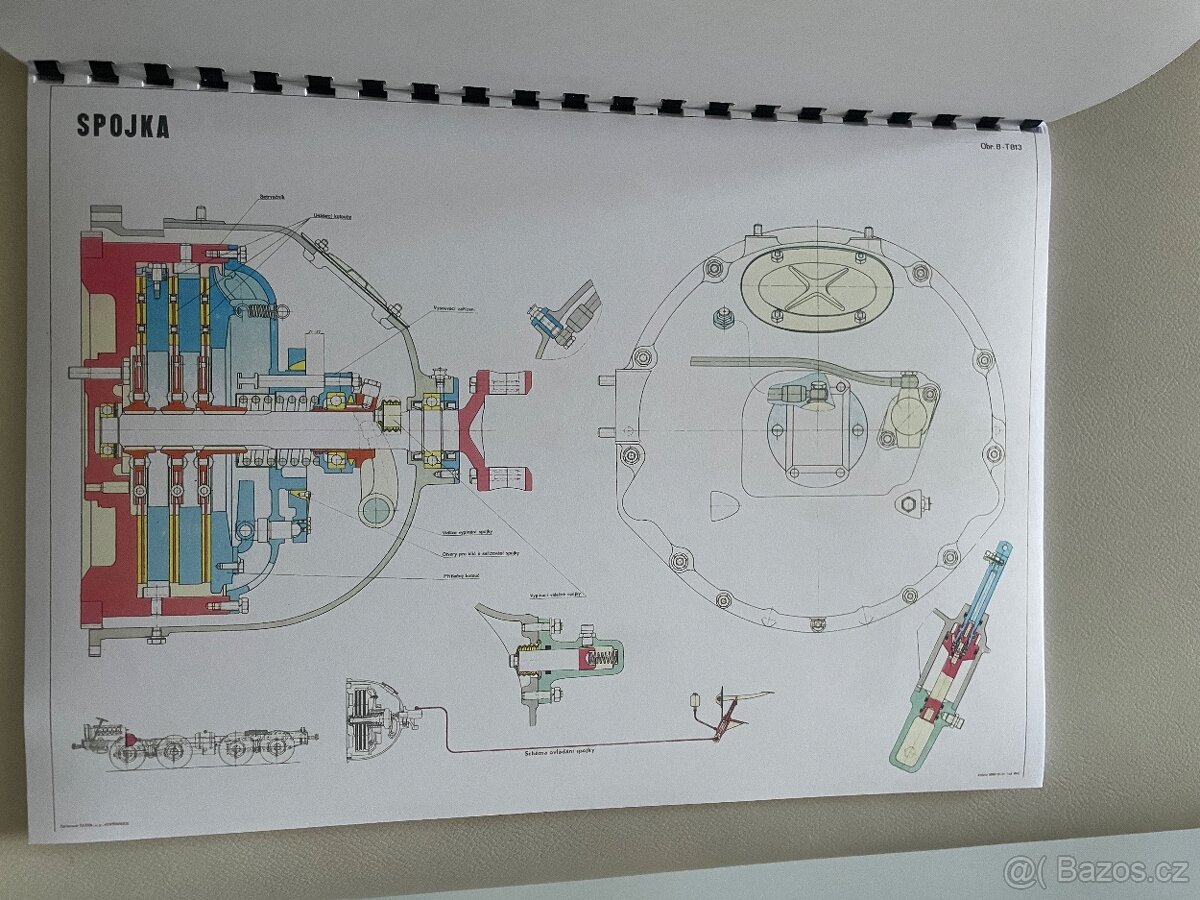

Spojka
Spojovací hřídel
Schéma převodů
Převodovka
Přídavná převodovka
Planetový rychloběh a dělič momentu
Mezikus přední
Mezikus zadní
Přední polonáprava - podélný řez
Zadní polonáprava - podélný řez
Pérování náprav
Schéma řízení a čerpadlo strojního řízení
Válec strojního řízení
Převodka řízení

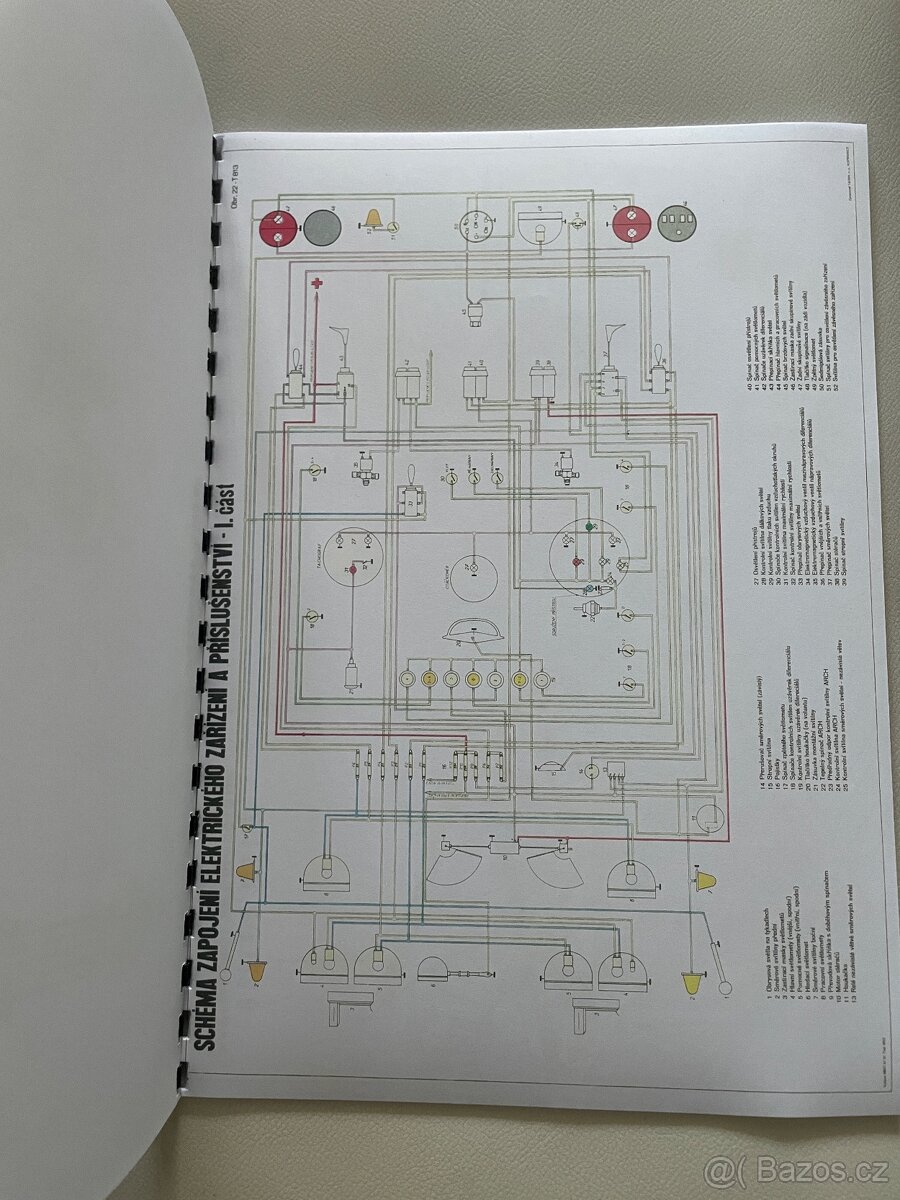

Schéma zapojení el. zařízení a příslušenství -1. část
Ošetřování akumulátoru

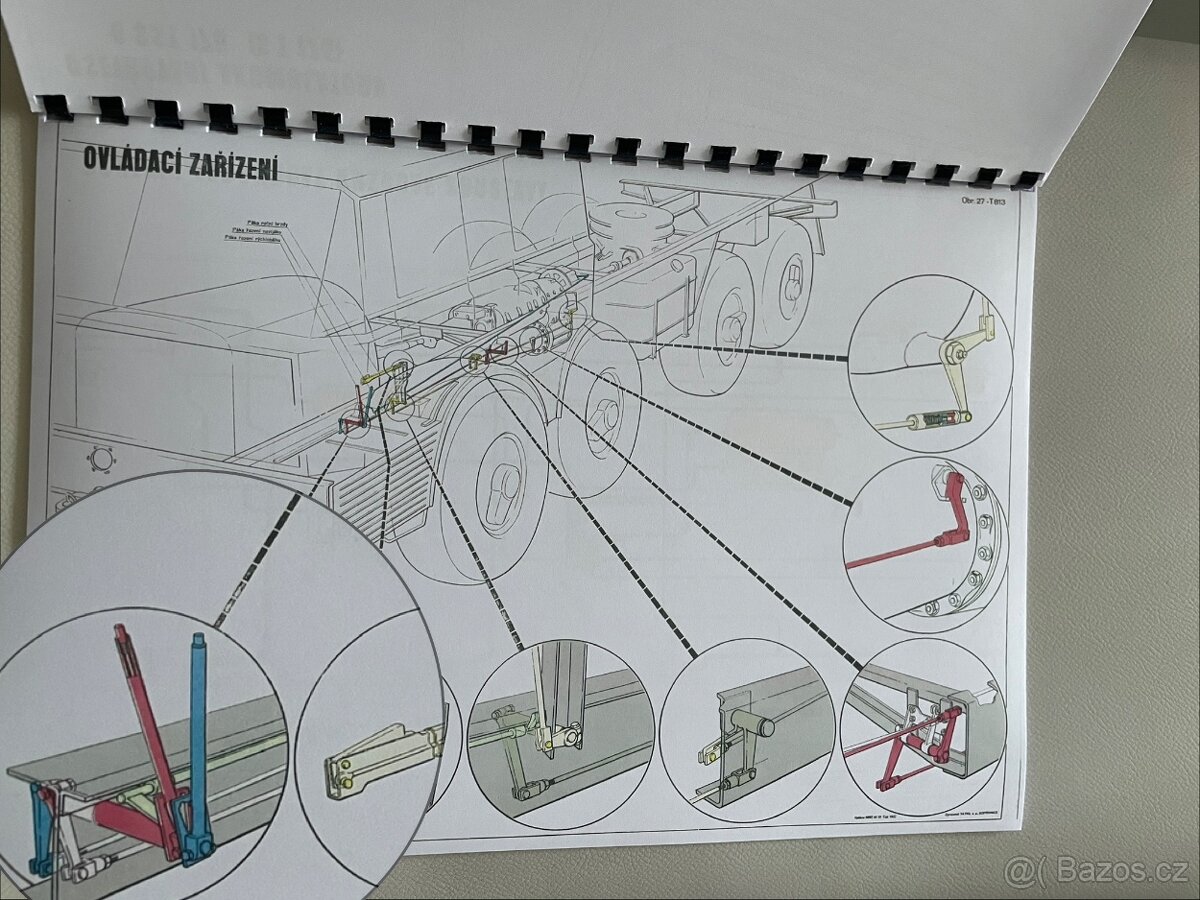

Ovladací zařízení
Schéma vzduchové brzdové soustavy
Přístroje vzduchové brzdové soustavy
Schéma rozvodu topení a ohřevu motoru
Naviják - příčný řez
Naviják - podélný řez
Zadní závěsné zařízení
